布罩干衣机工作原理分析,标签:电视机电路,电路设计,http://www.88dzw.com 一、干衣机的结构
干衣机外形为圆柱形,采用白、黄、红、蓝、浅绿、粉红耐热布料制成有拉链封口的布罩,表面印有多种图案,很美观,顶部开有多个小孔用来排出水蒸气。布罩内用轻质铝合金管材制成T形干衣架,被干衣物悬挂干衣架下。电热总成是干衣机核心部件,安装在干衣架下方,外壳用薄铁板冲制成型,上端为出风口,底部为进风口。由电源线、电源指示灯、定时器、风机、半导体加热器PTC和过滤器等组成。外壳底部用三根铝合金支脚支承,比较坚固。由于整机采用螺纹结构嵌装,故其安装和拆卸很方便,不使用时可折叠收藏,不占空间,这是这类干衣机特点之一。整机高度在1.8米左右,便于用户操作。
二、干衣机工作原理

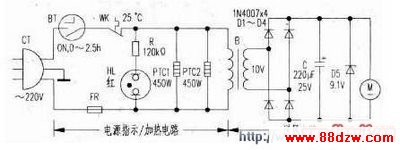

附图是一款(蓝天使EQ-900B型)干衣机实绘电路原理图,具有代表性。主要由电源指示、加热电路和送风电路两部分组成,使用时将被干的衣物挂入干衣架并拉好拉链,将定时器旋钮转至定时任一挡或常开挡(此挡不计时,干衣完成将定时器旋钮转回“0”位),BT闭合接通电源,同时定时器开始倒计时。220V交流电源经BT、限温器WK、超温熔断器FR加至加热器PTC1、PTC2两端以加功率900W发热,电源指示灯HL亮红光,指示干衣机通电干衣。同时220V交流电源经电源变压器B降压,输出10V低压经D1~D4桥式整流、C滤波、D5稳压产生9.1V直流电压向风机电机M供电,M运转使布罩内形成正压,空气从电热总成的进风口进入,经过过滤被PTC1、PTC2加热成为热风从出风口送进布罩内不断对流循环,衣物的水分被蒸发成水蒸气经排气孔排出罩外,同时衣物被烘干。当定时器倒计时回转到“0”位时,BT断开关断电源,PTC1、PTC2及M停止工作,HL熄灭,干衣过程完成。
WK起限温保护,控制出风口的温度在90℃以下。FR起过流保护,遇电路发生超温短路时自行熔断,避免烧坏干衣机。
三、干衣机使用注意要点
1.使用专用电源插座,地线应可靠接地。
2.衣物必须脱水或拧干,这样既缩短干衣时间节约能源,又减少水珠下滴,防止电热总成短路。
3.适用耐温75%以上的衣物,干衣总重量不超过10公斤。
4.切勿堵塞进、出风口,应使风道畅通。不要触摸出风口的金属,以免烫伤。
例 1:接通电源,电源指示灯不亮,整机不工作。首先检查市电电压以及电源插头是否正常,如果是FR 熔断,应找出熔断原因,排除故障后,用250V、10A、130℃超温熔断器更换,使故障排除。
例 2:干农时间超过2.5 小时,被干衣物不干。检查被干衣物是否太厚或未经脱水,其次是布罩拉链是否打开漏风,经检查上述各点正常,多是PTC1、PTC2 其中一个加热器烧坏,用电阻法判别,若阻值无穷大则坏,换为新的PTC,故障即排除。
例 3:干衣过程突然停机。
故障现象是 WK 动作保护。主要原因是送风电路出现故障,应检查B、D1~D5、C 及M 是否损坏,通常是M 长期运转电刷磨损引起不转,造成出风口温度超温,WR 动作所致。更换M,也可用旧风机中的电机直接代换。另一个原因,进、出风口有异物堵塞会引发本故障,清除异物,干衣机即可正常工作。
