丽歌SD322低音炮电路原理分析

文章摘要：工作原理丽歌NIColeSD322有源低音音箱，内置4英寸防磁低音扬声器。整机实测电路见附图，电路主要由LM324和两片TDA2030A组成。L、R两声道信号经VR1MASTERVOLUME（主音量）电位器后分别输入LM324运放的A和B放大。经放大的L、R信号混合后通过VR2BASSVOLUME（低音音量）电位器后输入由运放C构成的有源低通滤波电路。SW2用于切换低通滤波电路的频率，以获得不同的低音效果。从运放C输出的低音信号输入到功放TDA2030A放大后，驱动低音扬声器。

丽歌SD322低音炮电路原理分析,标签：电视机电路,电路设计,http://www.88dzw.com

　　工作原理
　　

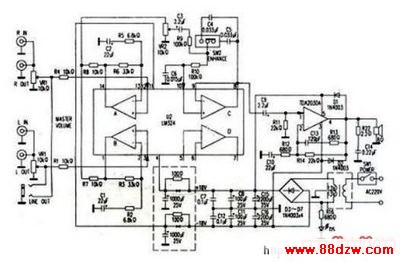

　　丽歌NIColeSD322有源低音音箱，内置4英寸防磁低音扬声器。整机实测电路见附图，电路主要由LM324和两片TDA2030A组成。L、R两声道信号经VR1MASTERVOLUME（主音量）电位器后分别输入LM324运放的A和B放大。经放大的L、R信号混合后通过VR2BASSVOLUME（低音音量）电位器后输入由运放C构成的有源低通滤波电路。SW2用于切换低通滤波电路的频率，以获得不同的低音效果。从运放C输出的低音信号输入到功放TDA2030A放大后，驱动低音扬声器。
