彩电束电流过流保护电路
[09-13 23:36:59] 来源:http://www.88dzw.com 电视机电路 阅读:8478次

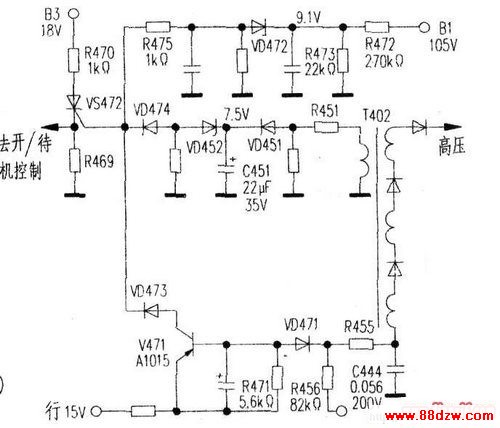

文章摘要:如下图。出R456、R455、R454、VD471、V471、VD473、VS472组成束电流过流保护电路。当某种原因使束电流过大时。R456上压降增大,VD471负端电压下降。V471导通。VS472触发导通,使整机处于待机状态。判断方法是开机瞬间检测V471的c极电压,正常为ov,如为一正电压,则是束电流保护电路动作或其本身损坏所致。必要时可断开该保护电路进行观察、检修。
彩电束电流过流保护电路,标签:电视机电路,电路设计,http://www.88dzw.com 如下图。出R456、R455、R454、VD471、V471、VD473、VS472组成束电流过流保护电路。当某种原因使束电流过大时。R456上压降增大,VD471负端电压下降。V471导通。VS472触发导通,使整机处于待机状态。
判断方法是开机瞬间检测V471的c极电压,正常为ov,如为一正电压,则是束电流保护电路动作或其本身损坏所致。必要时可断开该保护电路进行观察、检修。
