彩电+B过压保护电路

文章摘要：如下图为康佳D型小屏幕机保护电路，其中R472、R473、VD472，R475、VS472等组成+B过压保护电路。+B正常时VD472截止。此电路不起作用，当+B升高到一定值时。R472和R473的分压点电压升高。VD472击穿，VS472触发导通，B3电压经R470.VS472和R469分压后送到开/待机控制电路，使整机处于待机状态，避免损坏负载元件。检查时可瞬问测量可控硅触发极电压（约0.7~1V）和导通后的压降（约1V）以判断其是否导通或执行保护。而电源又是维修任何故障的第一步，此处不再赘述。，用可控硅保护的其导通后无法二次开机，须关断总电源才能再次开机，可以此来判断是否足保护性关机。

彩电+B过压保护电路,标签：电视机电路,电路设计,http://www.88dzw.com

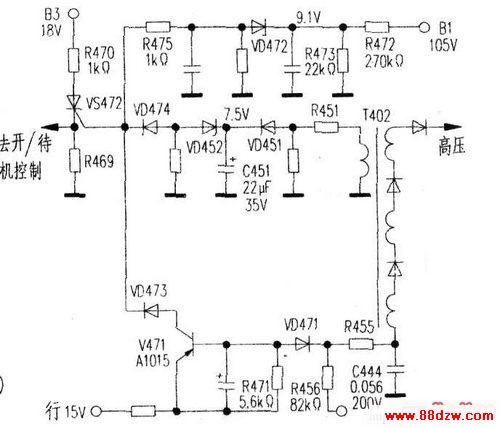

　　如下图为康佳D型小屏幕机保护电路，其中R472、R473、VD472，R475、VS472等组成+B过压保护电路。+B正常时VD472截止。此电路不起作用，当+B升高到一定值时。R472和R473的分压点电压升高。VD472击穿，VS472触发导通，B3电压经R470.VS472和R469分压后送到开/待机控制电路，使整机处于待机状态，避免损坏负载元件。检查时可瞬问测量可控硅触发极电压（约0.7~1V）和导通后的压降（约1V）以判断其是否导通或执行保护。而电源又是维修任何故障的第一步，此处不再赘述。，用可控硅保护的其导通后无法二次开机，须关断总电源才能再次开机，可以此来判断是否足保护性关机。
