彩电x射线保护电路（超高压保护电路）

文章摘要：如上图中的R451、VD451、C451、VD452、VD474、VS472等，当某种原因（如+B升高、逆程电容减小、行频偏低）使高压升高时。VD451、C451上整流滤波电压也升高，VD452击穿导通。VS472触发导通，使整机处于待机状态。避免损坏显像管或行输出级元件。中图中的R448、VD408.C449、R474、VD474、VD471组成的X射线保护电路与之相同。下图也是早期的一种x射线保护电路，当高压升高时灯丝电压也升高，VVl整流电压使VD2击穿导通，V3饱和，行激励管V1的c、e被短路而截止，行停止工作。同时由于v1截止，其c极电压接近+B，这时VD3击穿导通，维持V3饱和（因

彩电x射线保护电路（超高压保护电路）,标签：电视机电路,电路设计,http://www.88dzw.com

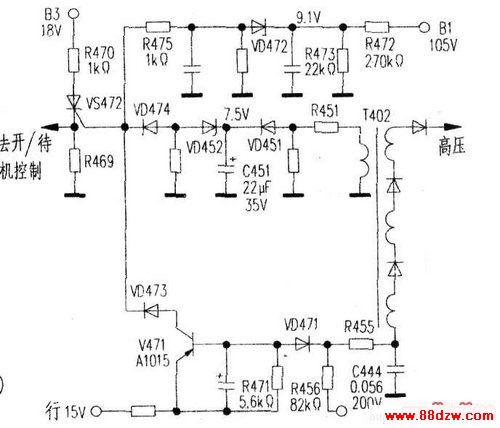

　　如上图中的R451、VD451、C451、VD452、VD474、VS472等，当某种原因（如+B升高、逆程电容减小、行频偏低）使高压升高时。VD451、C451上整流滤波电压也升高，VD452击穿导通。

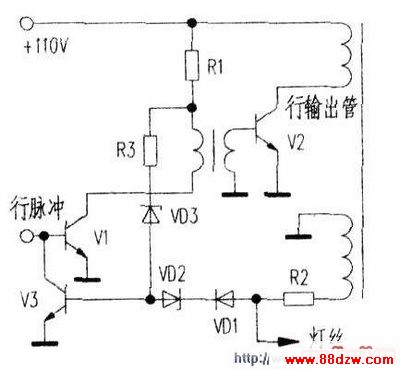

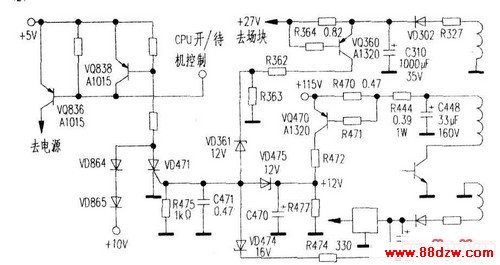

　　VS472触发导通，使整机处于待机状态。避免损坏显像管或行输出级元件。中图中的R448、VD408.C449、R474、VD474、VD471组成的X射线保护电路与之相同。下图也是早期的一种x射线保护电路，当高压升高时灯丝电压也升高，VVl整流电压使VD2击穿导通，V3饱和，行激励管V1的c、e被短路而截止，行停止工作。同时由于v1截止，其c极电压接近+B，这时VD3击穿导通，维持V3饱和（因行不工作时VOI、VD2不再起作用）。检修时应该用假负载法先查电源，如电源正常，可在行输出管c、e极并联一4700pF或6800pF/2kV逆程电容人为降低高压，再根据现象检查判断，必要时在加提前保护的情况下断开该保护电路观察、检修。
