海信LED37K16液晶彩电原理原理分析,标签：电视机电路,电路设计,http://www.88dzw.com
　　

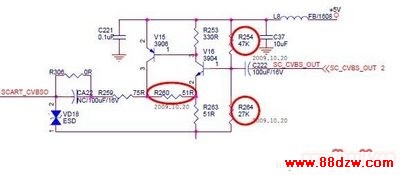

　　常规的AV输出放大电路。

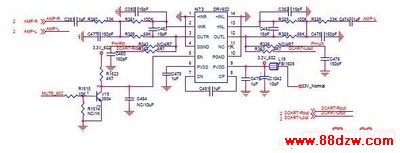

　　22、接口部分---AV输出接口—音频输出
　　
　　音频输出没有采用常规的射随电路，采用带静音控制的集成电路DRV602，可以实现AV输出的开关机静音。主要是为配soundbar使用。

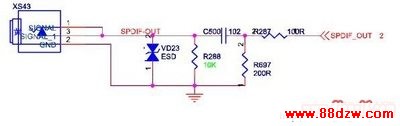

　　23、接口部分---同轴输出电路
　　
　　常规的同轴输出电路。

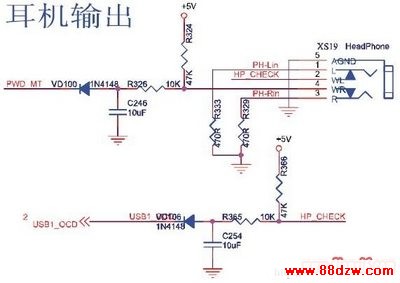

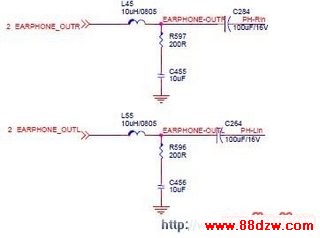

　　24、接口部分---耳机输出电路
　　
　　耳机输出直接从MST6i98ZX管脚输出，经过LRC（L45、R597、C455）实现滤波作用，不经过任何放大，直接输出。耳机检测电路PMD_MT直接连接在静音电路上，实现耳机插入后的静音硬件控制

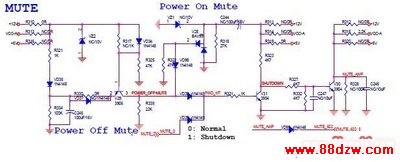

　　25、开关机静音电路
　　
　　通用的开关机静音电路，注意AV音频输出的静音控制也是通过此电路实现，即MUTE_602。

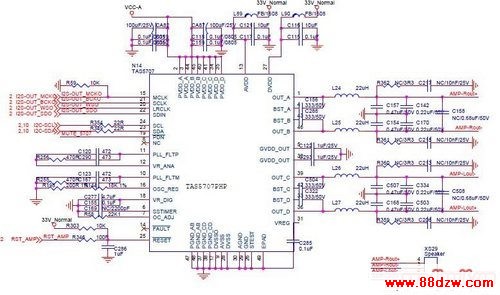

　　26、数字供放电路
　　
　　系统采用了新型的I2S数字供放，N14/TSA5707。

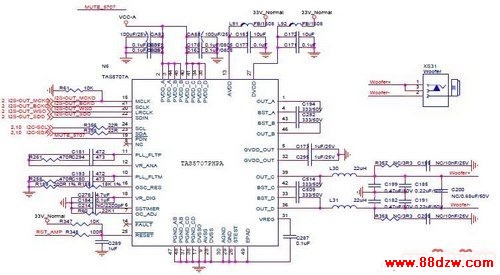

　　27、数字供放电路—重低音电路
　　
　　仅限D40K16P、LED42K16P、LED46K16P使用。

　　重低音采用N6/5707A，5707A和5707的外围电路完全一样，仅I2C地址不同。通过设置5707A内部的低通滤波参数，可以实现低通重低音。

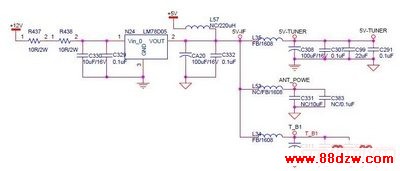

　　28、tuner部分---5V-IF
　　
　　12V经过10R/2W的电阻分压后给N24，通过线形稳压器N24产生5V-IF电源，作为tuner的供电。
