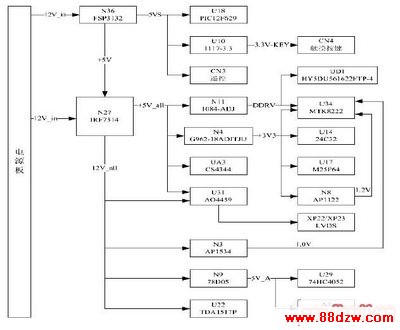

　　一、电源分配：

　　此机型电源板只有12V输出，所有其它供电电压都是通过12V转换得来的。

　　1、通过集成电路N36将12V转换为5V，其中一路作为5Vstb，另一路与电源板输出的12V一同经过集成电路N27（IRF7314）分别作为5V_all和12V_all输出；
　　
　　2、5V_all为集成电路UA3供电；
　　
　　3、5V_all经过集成电路N11转换为2.6V为DDR供电，经过集成电路N4转换为3.3V为FLASH、主EEPROM等供电，此路3.3V再经过集成电路N8输出1.2V为主芯片供电；
　　
　　4、12V_all经过集成电路N3转换为1.0V为主芯片供电，经过集成电路N9转换为5V为高频头和U29、伴音切换开关供电；
　　
　　5、12V_all为集成电路U22，伴音功放供电。

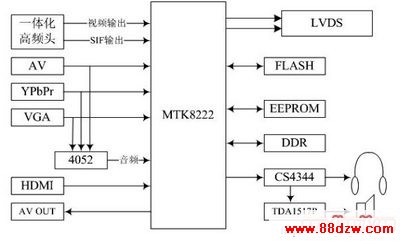

　　二、信号处理：

　　1、射频信号：

　　射频信号从一体化高频头输入后，经过高频头的处理，直接输出全电视信号（CVBS）和第二伴音中频信号（SIF），均输入主芯片进行处理。

　　2、视频信号：

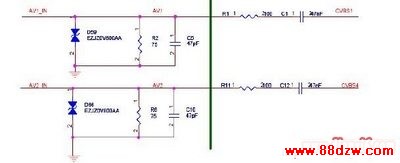

　　（1）AV1的视频信号由XS5插座输入，经过R2、C5、R1，C1进入集成电路U34的＃7脚；（2）AV2的视频信号由XS8插座输入，经过R6、C10、R11，C12进入集成电路U34的＃4脚。

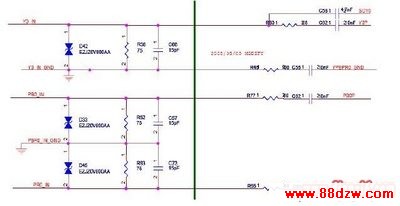

　　（3）分量信号从XS8插座输入后，经过下图所示电路进入集成电路U34进行处理；特别注意：AV2和分量信号都是从XS8插座输入的，所以需要根据实际接入的信号选择信号源。

　　（4）PC信号从XS11插座输入后，经过与下图类似的处理电路输入集成电路U34，详见电路图。

　　（5）HDMI和USB的音视频信号都直接输入集成电路U34进行处理；
　　

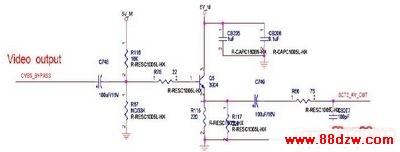

　　（6）AV输出信号由集成电路U34的＃11脚输出后，经过下图所示的缓冲电路，从XS22插座输出。

　　

www.88dzw.com3、音频信号：

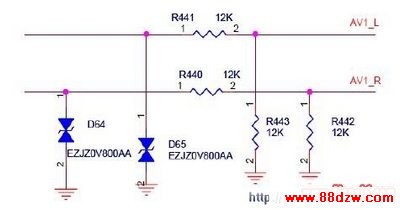

　　（1）TV的音频信号是从高频头输出的SIF信号，经过集成电路U34处理后得到的；（2）AV1、AV2（与分量信号共用一路）和PC的音频信号分别从XS5、XS8和P4插座输入后，首先经过下图所示的电路进行衰减：

　　然后经过集成电路U29进行切换，选择其中一路信号输入至集成电路U34进行处理。

　　经集成电路U34处理后的数字音频信号从＃50脚输出，经过集成电路UA3进行数/模转换，转变为模拟信号。其中一路经过驱动电路输出至耳机，另一路经过伴音功放后输出至扬声器。
