用UA741的直接耦合音频功率放大器电路

[09-08 10:17:31]   来源:http://www.88dzw.com  音频电路   阅读:8923

文章摘要:第二种实用形式如图(b)所示,该电路是利用运算放大器的电源电流激励互补对称共射极放大电路,图中所示参数可输出的功率约为2W。运算放大器μA741C本身的功耗很小,输出级的两个功放管工作于AB类放大状态,其功耗也较小,因而效率较高,当取几毫安的输出电流时,电源电流大体上与负载电流相近。运算放大器的正、负电源端(引脚7、4)分别与三极管Q1和Q2的基极相连,即运算放大器的电源电流成为Q1和Q2基极的激励电流。图(b)中的电阻R3(47Ω)的作用是为了增大电源电流,即增大两个功放管基极的激励电流。电阻R4为限流电阻,对μA741C起过流保护作用。

用UA741的直接耦合音频功率放大器电路,标签:音频电路,电路设计,http://www.88dzw.com

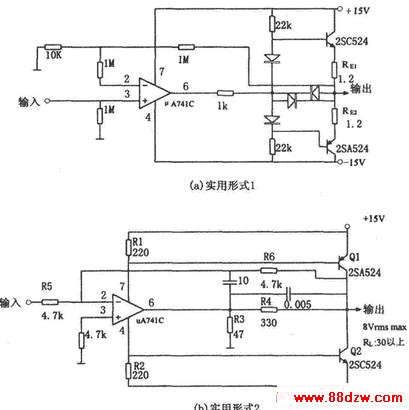

第二种实用形式如图(b)所示,该电路是利用运算放大器的电源电流激励互补对称共射极放大电路,图中所示参数可输出的功率约为2W。运算放大器μA741C本身的功耗很小,输出级的两个功放管工作于AB类放大状态,其功耗也较小,因而效率较高,当取几毫安的输出电流时,电源电流大体上与负载电流相近。运算放大器的正、负电源端(引脚7、4)分别与三极管Q1和Q2的基极相连,即运算放大器的电源电流成为Q1和Q2基极的激励电流。图(b)中的电阻R3(47Ω)的作用是为了增大电源电流,即增大两个功放管基极的激励电流。电阻R4为限流电阻,对μA741C起过流保护作用。
