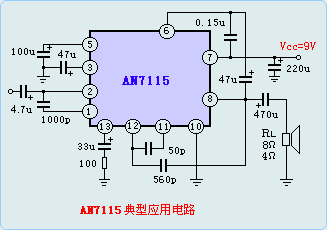

  AN7115典型应用电路—— 音频功率放大电路

  AN7114在Vvv=9.0V，THD=10%，RL=8Ω条件下，输出功率可达2.1W，噪声输出3mV。
  极限参数：VCC=13V，耗散功率（不带散热器）为1.2W，带散热器的条件下为2.25W。工作温度-20—70℃，适合于小型便携式收录音机及音响设备作功率放大器。
