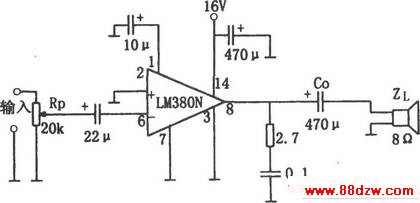

用LM380的2W音频功率放大器电路

文章摘要：fL=1／(2πZLCo)=1/(2π×8×470×10-6)=42Hz。 显然，欲降低下限截止频率，可适当增大Co的值。LM380的电压放大倍数为固定值50，该值由其内部反馈电路所决定，不需外接元件，其最大输出功率可达2.5W，但输出功率较大时，其电源电压的纹波干扰将增大，故一般选用输出功率为2W。该器件的电源电压适用范围较宽：l0～22V，输入阻抗也较高：约为150kΩ。

用LM380的2W音频功率放大器电路,标签：音频电路,电路设计,http://www.88dzw.com

fL=1／(2πZLCo)=1/(2π×8×470×10-6)=42Hz。

显然，欲降低下限截止频率，可适当增大Co的值。LM380的电压放大倍数为固定值50，该值由其内部反馈电路所决定，不需外接元件，其最大输出功率可达2.5W，但输出功率较大时，其电源电压的纹波干扰将增大，故一般选用输出功率为2W。该器件的电源电压适用范围较宽：l0～22V，输入阻抗也较高：约为150kΩ。
