单片开关电源的应用及发展,标签：电源电路,电路设计,http://www.88dzw.com (5) TOPSwitch-II的基本工作原理是利用反馈电流IC来调节占空比D，达到稳压目的。举例说明，当由于某种原因致使开关电源的输出电压VOT时，经过光耦反馈电路就使Ic↑→误差电压Vrt→D↓→Vo↓，使Vo保持不变。反之亦然。
(6) 外围电路简单，成本低廉。外部仅需接整流滤波器、高频变压器、初级保护电路、反馈电路和输出电路。采用此类芯片还能降低开关电源产生的电磁干扰。
2.2 典型应用
TOPSwitch-II可广泛用于仪器仪表、笔记本电脑、移动电话、电视机、VCD和DVD、摄录像机、电池充电器、功率放大器等领域，并能构成各种小型化、高密度、低成本的开关电源模块。此外，它还适合构成后备式开关电源，非隔离式开关电源、恒流恒压输出开关电源，供无线通信用的DC/DC电源变换器、恒功率调节器、功率因数补偿器等。
2.3 电路设计要求
(1)TOPSwitch-II的反馈电路中需配光电耦合器与输出电路隔离。设计精密开关电源时，还应增加一片TL431型可调式精密关联稳压器，由它构成外部误差放大器，来代替取样电路中的稳压管。精密开关电源的电压调整率Sv、电流调整率Sl均可达±0.2%左右，接近于线性集成稳压电源的指标。
(2)应选用电流传输比（CTR）能线性变化的光电耦合器，如PC817A，NEC2501、6N137等型号，不推荐采用4N25、4N35等4N××型普通光耦。后者的线性度差，传输模拟信号时会造成失真，影响开关电源的稳压性能。
(3)高频变压器的初级必须设置保护电路，用以吸收漏感引起的尖峰电压，确保MOSFET不被损坏。这种保护电路应并联在初级上，具体有4种设计方案：①由瞬变电压抑制二极管（TVS）和超快恢复二极管（SRD）组成钳位电路；②由TVS与硅整流管（VD）构成的钳位电路；③由阻容元件与SRD构成的吸收电路；④由阻容件与VD构成的吸收电路。上述方案中以①的效果最佳，能充分发挥TVS响应速度极快、可承受高能量瞬态脉冲之优点。方案②次之。
(4)使用芯片时需加合适的散热器。对于TO-220封装，可直接装在小散板上。对于DIP-8和SMD-8封装的可将4个源极焊在面积为2.3
的印制板敷铜箔上代替散热片。
(5)为抑制从电网引入的干扰，也防止开关电源产生的干扰向外部传输，需在电源进线端增加一级电磁干扰滤波器（EMI filter）亦称电源噪声滤波器（PNF）。
(6)使用此类芯片时，源极引线要尽量短。为使空载或轻载时输出电压稳定，应在稳压电源输出端接一只几百欧的电阻作为最小负载，亦可并联一只稳压管。
www.88dzw.com３ TinySwitch系列四端开关电源
TinySwitch是Power公司新推出的一种高效、小功率四端单片开关电源。因所构成开关电源的体积很小，故称TinySwitch微型开关系列。它比三端单片开关电源增加一个使能端，使用更加方便灵活。TinySwitch系列性优价廉，外围电路非常简单，特别适合制作10W以下的微型开关电源或待机电源，是取代效率低、体积较大的小功率线性稳压电源的理想产品。
3.1TinySwitch的性能特点

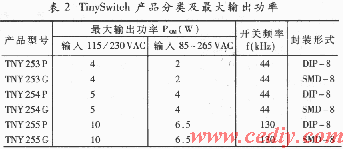

(1)TinySwitch有DIP-8、SMD-8两种封装形式、6种型号。产品分类见表2。
尽管采用8脚封装，实际上只有四个脚：S、D、BP（相当于控制端）、EN（使能端），因此等效于四端器件。利用使能端可从外部关断MOSFET，并且在快速上电时输出电压无过冲现象、掉电时MOSFET也无频率倍增现象。
(2)高效、小功率输出。选220V交流电源时，其空载功耗低于60mW。它适宜制作0～10Ｗ的小功率、低成本开关电源，比线性稳压电源大约可节电38%。
(3)采用开／关控制器来代替PWM对输出电压进行调节。开／关控制器可等效为脉冲频率调制器（PFM），其调节速度比普通的PWM更快，对纹波抑制能力更强。
