 (4)与TOPSwitch-II相比，它在电路设计上颇具特色。第一，交流输入端可省掉EMI滤波器；第二，初级保护电路不需使用TVS，仅用RC电路即可吸收尖峰电压；第三，不用反馈线圈及相关电路，也不加回路补偿元件；第四，芯片内部增加了使能检测与逻辑电路。

3.2TinySwitch的应用

该系列产品适合制作手机电池恒压恒流充电器、IC卡付费电度表中的小型开关电源模块，以及微机、彩电、摄录像机等高档家用电器中的待机电源。例如，目前生产的大屏幕彩电均具有待机功能，使用遥控器关闭电源之后，即进入待机状态。此时彩电中开关电源的功率开关管呈关断状态，改由待机电路继续给CPU供电，使整机功耗降至最低。由TNY253P可构成5V、1.3W的彩电待机电源。它利用彩电主电源产生的直流高压作输入电压，的允许范围是120～375V（视彩电型号而定），而Vo=+5V。使用一片TNY255P则可构成PC机的5V、2A待机电源。由TNY254P构成的+6.7V、3.6W手机电池恒压、恒流充电器，能在85～265V交流输入电压范围内，对6V镍氢（NIMH）电池充电。此外，TinySwitch还适合制作小型家电（如随身听）的适配器（adapter），将220V交流电源变成所需直流稳压电源。这种适配器不仅没有笨重的变压器，而且效率高、体积小、稳压性能好，能完全取代目前市售的各种插头式AC/DC变换器。

4 MC33370系列五端单片开关电源

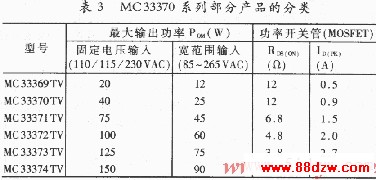

MC33370系列包括MC33369～MC33374五种规格、17种型号。以TO-220五脚直弯式封装为例，其产品分类见表3。

表中的RDS（ON）表示漏－源极导通电阻，ID（PK）代表漏极峰值电流。

4.1 MC33370的性能特点

 (1)它比TOPSwitch-II增加了电源端（Vcc）和状态控制器的输入端（State Control input）；芯片内部增加了欠压锁定比较器、外部关断电路和可编程状态控制器。其性价比要优于TOPSwitch-II，而外围电路更趋简单。

 (2)利用可编程状态控制器及外部模式选择电路，能实现多种控制方式（包括手动控制、由微控制器MCU操作、数字电路控制、禁止操作等），实现工作状态与备用状态的互相切换。

 (3)内部集成了一只被称为“敏感场效应管（Sense FET）”的电流传感式功率开关管，用它能无功率损耗地实时检测漏极电流ID的大小，进行过流保护。

 (4)当交流电源为固定值或变化率不超过±20%时，允许去掉高频变压器的反馈线圈以及相关的高频滤波电路。这有助于进一步简化外围电路，降低开关电源的成本。为满足特殊应用的需要，还可给开关电源增加软启动功能。

(5)电源效率高。由它构成开关电源或电源模块的效率可达80%以上。在备用状态下静态功耗低至几十至几百毫瓦。

 (6)占空比调节范围更宽，可达0.1～74%。脉宽调制增益的典型值为-14%／mA。芯片的工作结温是-40～150℃，过热保护温度定为157℃（TOPSwitch-II仅为135℃）。

4.2 MC33370的应用

MC33370系列可广泛用于办公自动化设备、仪器仪表、无线通信设备及消费类电子产品中，构成高压隔离式AC/DC电源变换器。在作特殊应用时，还可去掉高频变压器的反馈绕组及快恢复二极管、滤波电容，改用稳压管或双极型晶体管、MOS管来进行串联调整。此外，利用这种芯片还能制作高压步进电源。
