电路的功能

以电池作动力的电子电路必须采用低功耗型。对于放大电路来说，只要采用低功耗OP放大器即可。但要实现基准电压源的低功耗却很麻烦。普通齐纳二极管若减少偏流，性能就会恶化，所以应有数MA的工作电流。

本电路是低功耗基准电压电路，采用了可用30UA置偏的低功耗基准电压用IC（LM385）。

电路工作原理

电路构成并无特别之处，与“温度补偿式齐纳二极管+10V基准电压发生电路”的电路相同，但选用了低功耗OP放大器，而且置信电阻采用了高阻值，尽量降低消耗电流。

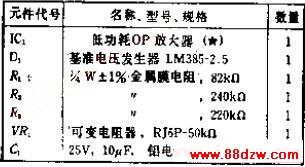

如果基准电压二极管的偏流IS为30UA，R1=（VO-VZ）/IZ=83K，R2则由流过电阻分压电路的电流IS确定，若IB较小，为1UA，则R2=（VO-VZ）/IB=25K。R3+VR1取决于VZ/IB，若变化范围为±5%，则R3≤（VS/IB）*0.95=237K，VR1≥（VX/IB）*0.1=25K。220K，50K的电阻比较容易得到，所以选用该阻值。

OP放大器消耗的功率占很大的比重，TL060的IOO=150UA，TLC27L7为10UA，此外还有一些低功耗的OP放大器。可根据使用要求选用。
