高压内部电源隔离放大器ISO113

文章摘要： ISO113输出隔离放大器在一个小的双倍宽度DIP封装内，通过隔离栅提供信号和输出电源，采用侧边铜引脚无密封混合陶瓷封装，内部包括了一个变压器耦合DC／DC变换器和一个电容耦合信号通道。其电源是利用隔离输入侧的外部调整电路提供，一个内部电流限制电路在当变换器对地短路时进行保护，软启动特性限制电源启动时的初始电流，多通道同步可以将TTL时钟信号应用于并行同步侧。在保持信号调制器有效状态下，使能控制开关发送驱动器，可方便地用于低功率应用场合以减小静态电流。其引脚排列及等效电路如图所示。

高压内部电源隔离放大器ISO113,标签：放大电路,电路设计,http://www.88dzw.com

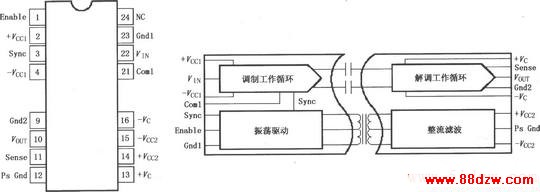

ISO113输出隔离放大器在一个小的双倍宽度DIP封装内，通过隔离栅提供信号和输出电源，采用侧边铜引脚无密封混合陶瓷封装，内部包括了一个变压器耦合DC／DC变换器和一个电容耦合信号通道。其电源是利用隔离输入侧的外部调整电路提供，一个内部电流限制电路在当变换器对地短路时进行保护，软启动特性限制电源启动时的初始电流，多通道同步可以将TTL时钟信号应用于并行同步侧。在保持信号调制器有效状态下，使能控制开关发送驱动器，可方便地用于低功率应用场合以减小静态电流。其引脚排列及等效电路如图所示。
