XTR101基本电源和信号连接电路
[10-10 20:39:48] 来源:http://www.88dzw.com 线性放大 阅读:8848次
文章摘要: 如图所示,差分电压ein加在输入端③脚和④脚之间,通过RL、Vps和D1,在输出环路中产生4~20mA的电流。对于一般精度要求的设计,只需利用芯片内部的驱动晶体管就可达到很高效率;而对于增益高精度要求的设计,则需增加一个外部NPN晶体管与内部的驱动晶体管并联。取值时应注意;ein<50V;Rs<150Ω。输出电流Io=4mA (0.016 40/Rs)eIN,eIN=e2-e1。
XTR101基本电源和信号连接电路,标签:放大电路,电路设计,http://www.88dzw.com

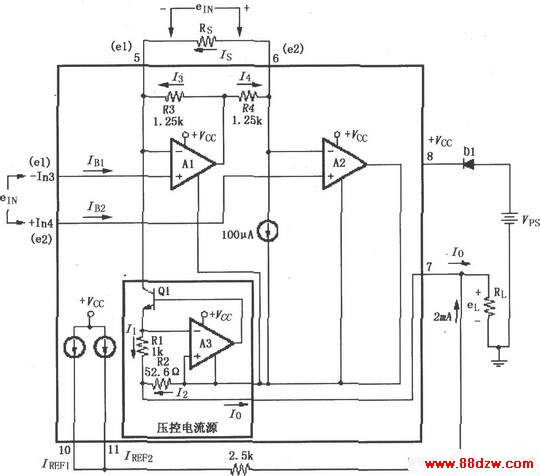

如图所示,差分电压ein加在输入端③脚和④脚之间,通过RL、Vps和D1,在输出环路中产生4~20mA的电流。对于一般精度要求的设计,只需利用芯片内部的驱动晶体管就可达到很高效率;而对于增益高精度要求的设计,则需增加一个外部NPN晶体管与内部的驱动晶体管并联。取值时应注意;ein<50V;Rs<150Ω。输出电流Io=4mA (0.016 40/Rs)eIN,eIN=e2-e1。
Tag:线性放大,放大电路,电路设计,家电维修 - 单元电路介绍 - 线性放大
