当前位置：XTR105、RCV420组成的±12V供电的发送／接收环电路
[10-10 20:39:48] 来源：http://www.88dzw.com 线性放大 阅读：8111次
文章摘要： 如图所示，RTD采用Pt100型热电偶。当温度为100～600oC时，XTR105的输出电流为4～20mA，RCV420的输出电压为0～5V。图中为两线RTD连接，若用于远程RTD，建议采用三线RTDs连接，RG为383Ω，RLIN2为8060Ω。
XTR105、RCV420组成的±12V供电的发送／接收环电路,标签：放大电路,电路设计,http://www.88dzw.com

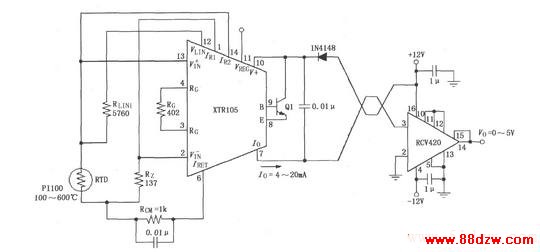

如图所示，RTD采用Pt100型热电偶。当温度为100～600oC时，XTR105的输出电流为4～20mA，RCV420的输出电压为0～5V。图中为两线RTD连接，若用于远程RTD，建议采用三线RTDs连接，RG为383Ω，RLIN2为8060Ω。
Tag:线性放大，放大电路,电路设计，家电维修 - 单元电路介绍 - 线性放大
