XTR108三线RTD连接电路
[10-10 20:39:48] 来源:http://www.88dzw.com 线性放大 阅读:8608次
文章摘要: 如图所示为XTR108三线RTD连接电路。连接RTD传感器引线电阻可能引入误差。采用图中的“1”与“2”接法,假设“1”与“2”到XTR108的引线长度一样,则引线电阻一样,引入的干扰大小和方向也一样。这种干扰属于共模电压,共模电压可以被XTR108的PGA抑制掉。该电路有5个可选择的温度范围,即通过选择R21~R25来选择5个不同的最小温度特性。
XTR108三线RTD连接电路,标签:放大电路,电路设计,http://www.88dzw.com

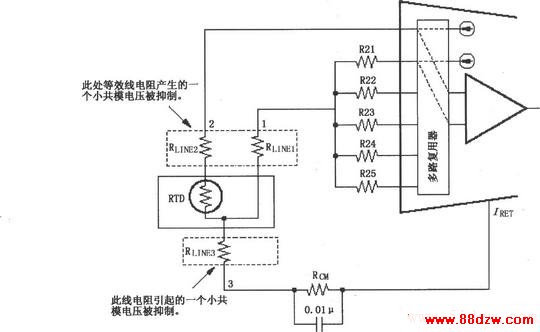

如图所示为XTR108三线RTD连接电路。连接RTD传感器引线电阻可能引入误差。采用图中的“1”与“2”接法,假设“1”与“2”到XTR108的引线长度一样,则引线电阻一样,引入的干扰大小和方向也一样。这种干扰属于共模电压,共模电压可以被XTR108的PGA抑制掉。该电路有5个可选择的温度范围,即通过选择R21~R25来选择5个不同的最小温度特性。
Tag:线性放大,放大电路,电路设计,家电维修 - 单元电路介绍 - 线性放大
