当前位置：XTR112/114热电偶环路测量电路
[10-10 20:39:48] 来源：http://www.88dzw.com 线性放大 阅读：8614次
文章摘要： 如图所示，由OPA277构成同相放大器，利用同相放大器的高输入阻抗特性可降低热电偶失调和环路漂移。50Ω电位器用于校准，可调节放大器同相输入端偏置，使J型热电偶在工作温度范围内对应的输出电流为4～20mA。
XTR112/114热电偶环路测量电路,标签：放大电路,电路设计,http://www.88dzw.com

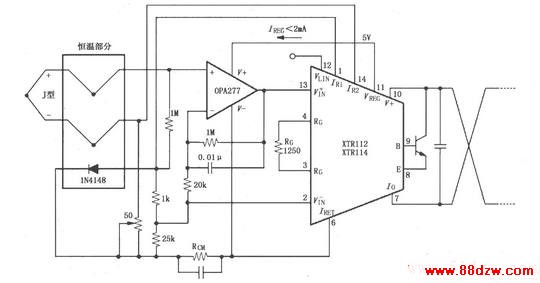

如图所示，由OPA277构成同相放大器，利用同相放大器的高输入阻抗特性可降低热电偶失调和环路漂移。50Ω电位器用于校准，可调节放大器同相输入端偏置，使J型热电偶在工作温度范围内对应的输出电流为4～20mA。
Tag:线性放大，放大电路,电路设计，家电维修 - 单元电路介绍 - 线性放大
