XTR110电压-电流变换器
[10-10 20:39:48] 来源:http://www.88dzw.com 线性放大 阅读:8336次
文章摘要: 如图所示,当输出电流超过40mA时,XTR110内部50Ω电阻(R9)就需用外部电阻REXT来替代,REXT接在13脚与16脚之间。REXT=R9(原来跨度/所需跨度)。例如,图中XTR110原来跨度为20mA,现在所需跨度为10A,R9=50Ω,则REXT=R9=50×(20/10000)=0.1Ω。
XTR110电压-电流变换器,标签:放大电路,电路设计,http://www.88dzw.com

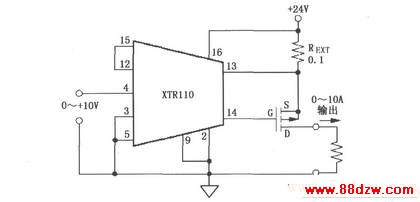

如图所示,当输出电流超过40mA时,XTR110内部50Ω电阻(R9)就需用外部电阻REXT来替代,REXT接在13脚与16脚之间。REXT=R9(原来跨度/所需跨度)。例如,图中XTR110原来跨度为20mA,现在所需跨度为10A,R9=50Ω,则REXT=R9=50×(20/10000)=0.1Ω。
Tag:线性放大,放大电路,电路设计,家电维修 - 单元电路介绍 - 线性放大
