XTR110扩大驱动电流电路
[10-10 20:39:48] 来源:http://www.88dzw.com 线性放大 阅读:8375次
文章摘要: 如图所示,XTR110内部基准电压源的输出电流为10mA,增加一个外部NPN晶体三极管QREF可以扩大输出电流。当VCC上升到40V时,取三极管QREF为2N3055,可扩大输出电流(可达100mA)。
XTR110扩大驱动电流电路,标签:放大电路,电路设计,http://www.88dzw.com

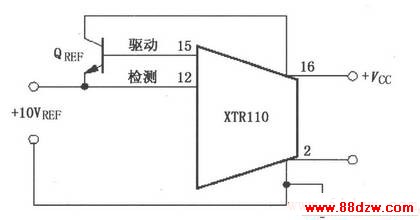

如图所示,XTR110内部基准电压源的输出电流为10mA,增加一个外部NPN晶体三极管QREF可以扩大输出电流。当VCC上升到40V时,取三极管QREF为2N3055,可扩大输出电流(可达100mA)。
Tag:线性放大,放大电路,电路设计,家电维修 - 单元电路介绍 - 线性放大
