由SMP04与运放构成的增益为10的采样保持放大电路

文章摘要： 如图所示为由SMP04与运放构成的增益为10的采样保持放大电路。电路中将SMP04置于运放OP490的反馈回路中，当S非／H=0时，SMP04内部开关闭合，运放OP490的反馈回路接通，电路增益由运放本身及反馈电阻决定，图中增益设置为10，输出端输出放大后的采样电压。当S非／H=1时，SMP04内部开关断开，运放OP490反馈回路也无法形成，输出端输出保持在内部保持电容上最近一次的采样电压，且不受输入端信号影响。运放输出端的两个二极管1N914起钳位作用，防止当SMP04保持状态时造成运放饱和。

由SMP04与运放构成的增益为10的采样保持放大电路,标签：放大电路,电路设计,http://www.88dzw.com

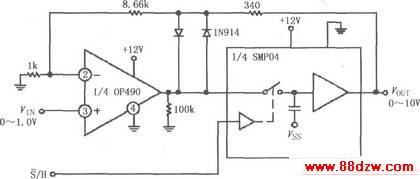

如图所示为由SMP04与运放构成的增益为10的采样保持放大电路。电路中将SMP04置于运放OP490的反馈回路中，当S非／H=0时，SMP04内部开关闭合，运放OP490的反馈回路接通，电路增益由运放本身及反馈电阻决定，图中增益设置为10，输出端输出放大后的采样电压。当S非／H=1时，SMP04内部开关断开，运放OP490反馈回路也无法形成，输出端输出保持在内部保持电容上最近一次的采样电压，且不受输入端信号影响。运放输出端的两个二极管1N914起钳位作用，防止当SMP04保持状态时造成运放饱和。
