由SMP04与仪表放大器构成的具有防护驱动的 12V单电源采样仪器放
[09-13 23:44:06] 来源:http://www.88dzw.com 线性放大 阅读:8890次
文章摘要: 如图所示为由SMP04与仪表放大器构成的具有防护驱动的 12V单电源采样仪器放大电路。该电路同样是利用采样保持放大器SMP04的两个通道,与仪表放大器AMP02构成差分采样,信号输入(±)SMP04后,经过采样保持后送到AMP02差分放大输出。同一封装内的另外两个采样保持放大器的控制端S非/H始终接地,因此处于采样状态。其中一个用于驱动屏蔽线,以防护共模电压造成的干扰;另一个用于对AMP02提供 6V基准电压。
由SMP04与仪表放大器构成的具有防护驱动的 12V单电源采样仪器放,标签:放大电路,电路设计,http://www.88dzw.com

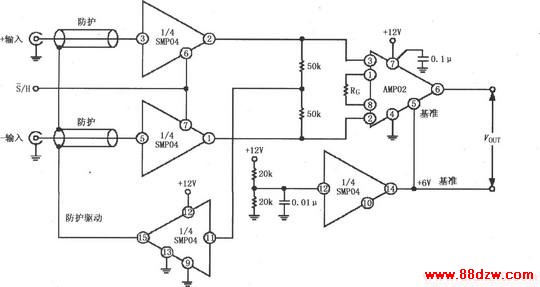

如图所示为由SMP04与仪表放大器构成的具有防护驱动的 12V单电源采样仪器放大电路。该电路同样是利用采样保持放大器SMP04的两个通道,与仪表放大器AMP02构成差分采样,信号输入(±)SMP04后,经过采样保持后送到AMP02差分放大输出。同一封装内的另外两个采样保持放大器的控制端S非/H始终接地,因此处于采样状态。其中一个用于驱动屏蔽线,以防护共模电压造成的干扰;另一个用于对AMP02提供 6V基准电压。
Tag:线性放大,放大电路,电路设计,家电维修 - 单元电路介绍 - 线性放大
