HA5340／883高速精密单片采样保持放大器

文章摘要： HA5340／883结合了两个先进的采样保持结构，为新一代采样保持放大器，大幅度、高频率信号能够被非常低失真地导入而采样。HA5340／883具有一个先进的缓冲保持电容的集成输出级，第一个在工业上实现极快采样时间和优良保持模式失真性能的结合，其交流(AC)性能仅受附加保持电容影响且最小。对于使用者来说，这可以转变为一个具有宽频带的前端级，因为充电仅是对一个小的电容负载，而输出级本底误差电压可以调节失调调整脚，使之为零。因为附加电容引起的性能变差是很低的，所以设计者不必牺牲速度来换取进一步减小本底误差和下降率。低失真、快速采样和低下降率特性使得HA5340／883成为高速、高精度采样系统的理想

HA5340／883高速精密单片采样保持放大器,标签：放大电路,电路设计,http://www.88dzw.com

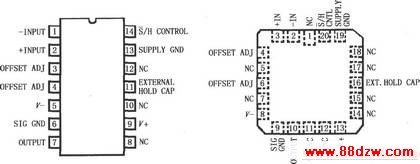

HA5340／883结合了两个先进的采样保持结构，为新一代采样保持放大器，大幅度、高频率信号能够被非常低失真地导入而采样。HA5340／883具有一个先进的缓冲保持电容的集成输出级，第一个在工业上实现极快采样时间和优良保持模式失真性能的结合，其交流(AC)性能仅受附加保持电容影响且最小。对于使用者来说，这可以转变为一个具有宽频带的前端级，因为充电仅是对一个小的电容负载，而输出级本底误差电压可以调节失调调整脚，使之为零。因为附加电容引起的性能变差是很低的，所以设计者不必牺牲速度来换取进一步减小本底误差和下降率。低失真、快速采样和低下降率特性使得HA5340／883成为高速、高精度采样系统的理想选择。HA5340／883的引脚排列如图所示。

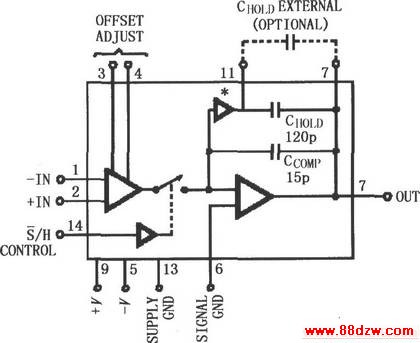

内部框图：
