MAX4265~MAX4270 电压反馈运算放大器
[09-13 23:45:31] 来源:http://www.88dzw.com 线性放大 阅读:8269次
文章摘要: MAX4265~MAX4270电压反馈运算放大器具有极低的失真,在整个带宽范围内驱动100Ω负载都将维持极低的失真。它们提供优良的无寄生动态范围(SFDR),在频率低于5MHz时为-90dBc或更好;在100MHz为-60dBc。单电源工作电压为 4.5~ 8.0V,双电源工作电压为±2.25~±4.0V。MAX4265~MAX4270的这些特性是高性能通信和信号处理应用的理想选择,因为在这些应用中要求极低的失真和宽频带。MAX4265是单放大器,MAX4268是双放大器,两者整体增益稳定;MAX4266是单放大器, MAX4269是双放大器,两者具有最小稳定增益2V/V的补偿;MAX426
MAX4265~MAX4270 电压反馈运算放大器,标签:放大电路,电路设计,http://www.88dzw.com

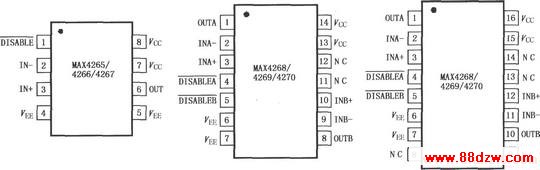

MAX4265~MAX4270电压反馈运算放大器具有极低的失真,在整个带宽范围内驱动100Ω负载都将维持极低的失真。它们提供优良的无寄生动态范围(SFDR),在频率低于5MHz时为-90dBc或更好;在100MHz为-60dBc。单电源工作电压为 4.5~ 8.0V,双电源工作电压为±2.25~±4.0V。MAX4265~MAX4270的这些特性是高性能通信和信号处理应用的理想选择,因为在这些应用中要求极低的失真和宽频带。MAX4265是单放大器,MAX4268是双放大器,两者整体增益稳定;MAX4266是单放大器, MAX4269是双放大器,两者具有最小稳定增益2V/V的补偿;MAX4267是单放大器,MAX4270是双放大器,两者具有最小稳定增益5V/V的补偿。为了节省功率,这些放大器具有低功率禁止模式,在此模式下电源电流下降到1.6mA,并且将输出端置为高阻状态。MAX4265/4266/4267采用8脚μMAX封装, MAX4268/4269/4270采用16脚QSOP封装或14脚SO封装,其引脚排列如图所示。
