采用8038的函数发生器
[10-10 20:39:48] 来源:http://www.88dzw.com 信号产生 阅读:8620次
文章摘要: 如图所示为采用8038的函数发生电路。采用集成电路芯片8038构成的函数发生器可同时获得方波、三角波和正弦波。三角波通过电容恒流放电而直接形成;方波由控制信号获得;正弦波由三角波通过折线近似电路获得。通过这种方式获得的正弦波不是平滑曲线,其失真率为1%左右,可满足一般用途的需要。电路中的电位器PR1用于调整频率,调整范围为20Hz到20kHz。PR2用于调整波形的失真率,PR3用于调整波形的占空比。
采用8038的函数发生器,标签:,电路设计,http://www.88dzw.com

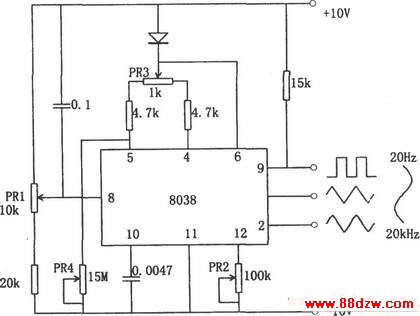

如图所示为采用8038的函数发生电路。采用集成电路芯片8038构成的函数发生器可同时获得方波、三角波和正弦波。三角波通过电容恒流放电而直接形成;方波由控制信号获得;正弦波由三角波通过折线近似电路获得。通过这种方式获得的正弦波不是平滑曲线,其失真率为1%左右,可满足一般用途的需要。电路中的电位器PR1用于调整频率,调整范围为20Hz到20kHz。PR2用于调整波形的失真率,PR3用于调整波形的占空比。
