用555定时器组成的函数发生器

文章摘要： 如图所示为用555定时器组成的函数发生电路。该电路由一块CH7555定时器和一些晶体管及阻容元件组成，可同时产生三角波、方波、正弦波、锯齿 波和扫频方波。锯齿波可以是正或负的。各种波形的频率从0.1Hz～100kHz分挡连续可调，方波幅度为5～15V，可直接驱动TTL电路(5V电源时)。斜波的非线性在1％以下，正弦波失真率小于3％。

用555定时器组成的函数发生器,标签：,电路设计,http://www.88dzw.com

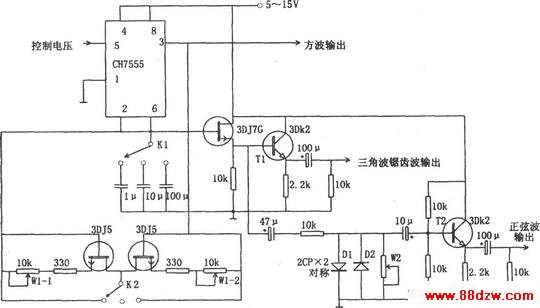

如图所示为用555定时器组成的函数发生电路。该电路由一块CH7555定时器和一些晶体管及阻容元件组成，可同时产生三角波、方波、正弦波、锯齿 波和扫频方波。锯齿波可以是正或负的。各种波形的频率从0.1Hz～100kHz分挡连续可调，方波幅度为5～15V，可直接驱动TTL电路(5V电源时)。斜波的非线性在1％以下，正弦波失真率小于3％。
