XR2206构成的方波和锯齿波振荡器

文章摘要： 如图所示为方波和锯齿波振荡电路。该电路使用函数发生器XR-2206构成所需振荡器。该集成电路能产生高质量的正弦波、方波、锯齿波和脉冲波。本电路利用它产生方波和锯齿波，输出频率由R1、R2以及电容C确定，其振荡频率计算公式为：。波形的占空比D可从l％调到99％，其计算公式为：D=R1/(R1 R2)R1和R2阻值必须在1kΩ～2MΩ范围内。

XR2206构成的方波和锯齿波振荡器,标签：,电路设计,http://www.88dzw.com

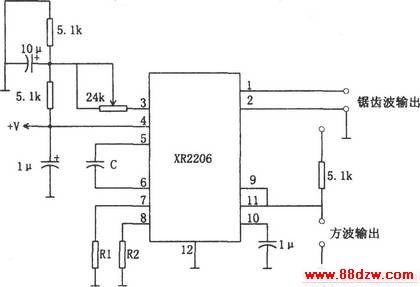

如图所示为方波和锯齿波振荡电路。该电路使用函数发生器XR-2206构成所需振荡器。该集成电路能产生高质量的正弦波、方波、锯齿波和脉冲波。本电路利用它产生方波和锯齿波，输出频率由R1、R2以及电容C确定，其振荡频率计算公式为：

。

波形的占空比D可从l％调到99％，其计算公式为：

D=R1/(R1 R2)

R1和R2阻值必须在1kΩ～2MΩ范围内。
