XR2240是一种集成计数式定时器，是基于555的改进型器件，其内部包含了一个由555构成的振荡器、8级分频器以及控制逻辑电路等。

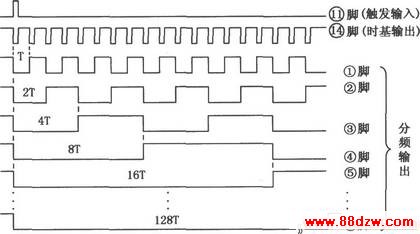

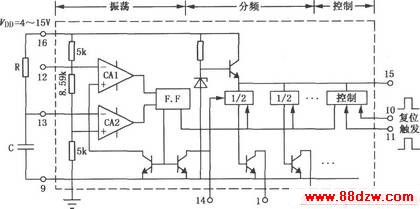

XR2240的方框图及时序图：

集成计数式定时器XR2240组成的定时电路

集成计数式定时器XR2240组成的定时电路

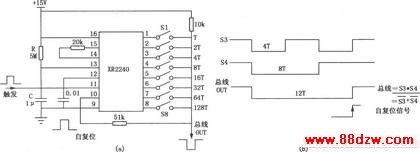

XR2240用于定时的具体电路及波形：

集成计数式定时器XR2240组成的定时电路
