触摸式电子开关电路(一)
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8808次
文章摘要: CD4017 S9013 3DG9013 C8050 本例介绍一款采用CD4017数字集成电路和晶闸管等制作的触摸式开关,使用时用手触摸一下控制电极,电子开关即动作(接通或断开)一次,与普通机械式开关的控制功能相同,可用于控制照明灯、排风扇等电器。 该触摸式开关电路由电源电路、触摸控制输入电路、计数器电路和控制执行电路组成,如图所示。 触摸式电子开关电路元器件选择 R1~R8选用1/4W碳膜电阻器或金属膜电阻器。 RG选用亮阻为20ki2左右、暗阻大于2M12的光敏电阻器。 C1和C3均选用耐压值为16V的铝电解电容器;C2选用耐压值为400V以上的涤纶电容器或CBB电容器。 VD1选用
触摸式电子开关电路(一),标签:控制电路图,电路设计,http://www.88dzw.com
CD4017 S9013 3DG9013 C8050

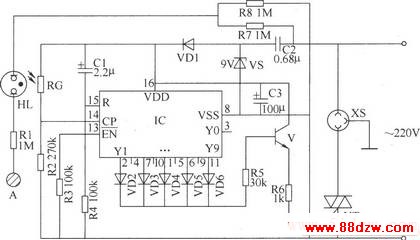

本例介绍一款采用CD4017数字集成电路和晶闸管等制作的触摸式开关,使用时用手触摸一下控制电极,电子开关即动作(接通或断开)一次,与普通机械式开关的控制功能相同,可用于控制照明灯、排风扇等电器。 该触摸式开关电路由电源电路、触摸控制输入电路、计数器电路和控制执行电路组成,如图所示。
触摸式电子开关电路 元器件选择 R1~R8选用1/4W碳膜电阻器或金属膜电阻器。 RG选用亮阻为20ki2左右、暗阻大于2M12的光敏电阻器。 C1和C3均选用耐压值为16V的铝电解电容器;C2选用耐压值为400V以上的涤纶电容器或CBB电容器。 VD1选用1N4007型硅整流二极管;VD2~VD6均选用1N4148型硅开关二极管。 VS选用1W、9V硅稳压二极管。 V选用S9013或3DG9013、C8050等型号的硅NPN晶体管。 VT选用耐压值大于400V的双向晶闸管,其电流容量应根据负载的功率而定。 IC选用CD4017型十进制计数分配器集成电路。 HL选用启辉电压低于l00V的氖指示灯。 A用10mm×10mm的铜片或敷铜板自制。
