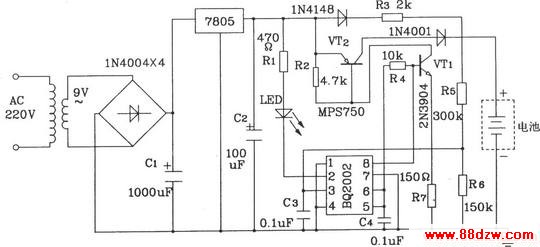

由BQ2002电池快速充电控制集成电路构成电池快速充电电路

文章摘要： 由BQ2002电池快速充电控制集成电路构成电池快速充电电路电路由变压器、、二极管和稳压IC7805提供 5V电源电压，电池电压经电阻R5、R6分压后送入芯片的BAT端，为其提供取样电压。电阻分压网络输入到BAT端的电阻不应小于200kΩ。当TM端接地时，相应快充充电速率为1C，快充补足时间为80min。

由BQ2002电池快速充电控制集成电路构成电池快速充电电路,标签：控制电路图,电路设计,http://www.88dzw.com

由BQ2002电池快速充电控制集成电路构成电池快速充电电路 电路由变压器、、二极管和稳压IC7805提供 5V电源电压，电池电压经电阻R5、R6分压后送入芯片的BAT端，为其提供取样电压。电阻分压网络输入到BAT端的电阻不应小于200kΩ。当TM端接地时，相应快充充电速率为1C，快充补足时间为80min。
