数显式四位高精度通用定时器(CD4040、CD4518、CD4029)

文章摘要： 该电路采用石英晶体振荡器作时基脉冲振荡器，通过数字分频后取得秒时基或分时基信号。再通过计数器、译码器及显示器将定时时间显示。由于采用了石英晶体振荡器作时基脉冲，所以本定时器具有很高的定时精度。若在电路的输出端连接输出驱动电路与继电器，便可组成一台完整的定时控制器。采用倒计时定时方式，所以设有定时预置电路，可通过预置电路设定所需定时时间。定时预置范围分别为99小时59分和99分59秒。电路组成如图所示。全电路由“秒”、“分”时基发生电路，定时预置电路，时间计数电路，译码驱动与显示电路和控制电路等部分组成。

数显式四位高精度通用定时器(CD4040、CD4518、CD4029),标签：控制电路图,电路设计,http://www.88dzw.com

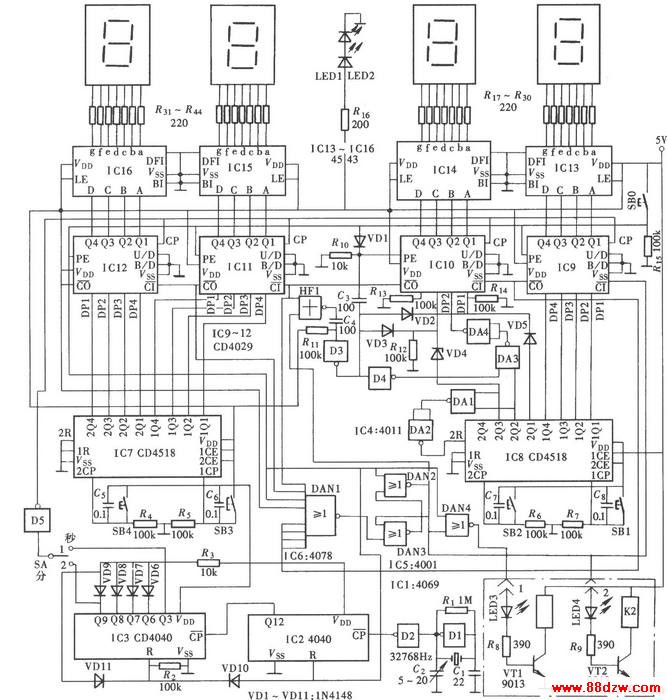

该电路采用石英晶体振荡器作时基脉冲振荡器，通过数字分频后取得秒时基或分时基信号。再通过计数器、译码器及显示器将定时时间显示。由于采用了石英晶体振荡器作时基脉冲，所以本定时器具有很高的定时精度。若在电路的输出端连接输出驱动电路与继电器，便可组成一台完整的定时控制器。采用倒计时定时方式，所以设有定时预置电路，可通过预置电路设定所需定时时间。定时预置范围分别为99小时59分和99分59秒。电路组成如图所示。全电路由“秒”、“分”时基发生电路，定时预置电路，时间计数电路，译码驱动与显示电路和控制电路等部分组成。
