4小时的交流电源定时器(555、BH4024)

文章摘要： 如图所示为4小时的交流电源定时电路。该电路中，BH4024为7级二进制串行计数器／分频器，555为时基电路。AN为定时触动按钮。每按下AN一次，输出交流电220V供电4小时，然后即断电。该电路可用于单位上下午的工作时间按4小时方式供电。

4小时的交流电源定时器(555、BH4024),标签：控制电路图,电路设计,http://www.88dzw.com

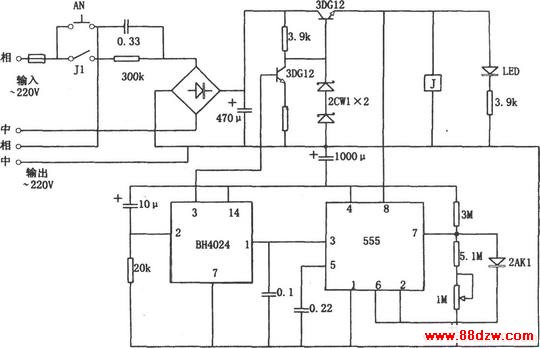

如图所示为4小时的交流电源定时电路。该电路中，BH4024为7级二进制串行计数器／分频器，555为时基电路。AN为定时触动按钮。每按下AN一次，输出交流电220V供电4小时，然后即断电。该电路可用于单位上下午的工作时间按4小时方式供电。
