通用多功能报警和定时器(555)

文章摘要： 如图所示为通用多功能报警和定时电路。该电路的定时范围可从5分钟到3小时。定时元件C2、VD1和VT1组成555电路的倍增电容。从CK1插座定时输出6～9V的直流电压，可供收音机等定时工作。置K1到定时挡，按下AN，555③脚输出高电平(6～9V)，同时VT2断开。当定时时间到时，555的3脚变为低电平，CK1无电压输出，VT2导通，F1和F2的报警电路产生20秒报警声和F3到F5产生的光报警。A、B端可外接各种传感器组成附加的声光报警电路。

通用多功能报警和定时器(555),标签：控制电路图,电路设计,http://www.88dzw.com

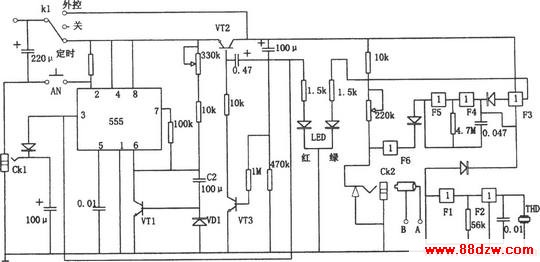

如图所示为通用多功能报警和定时电路。该电路的定时范围可从5分钟到3小时。定时元件C2、VD1和VT1组成555电路的倍增电容。从CK1插座定时输出6～9V的直流电压，可供收音机等定时工作。置K1到定时挡，按下AN，555③脚输出高电平(6～9V)，同时VT2断开。当定时时间到时，555的3脚变为低电平，CK1无电压输出，VT2导通，F1和F2的报警电路产生20秒报警声和F3到F5产生的光报警。A、B端可外接各种传感器组成附加的声光报警电路。
