多级输出的延迟电路

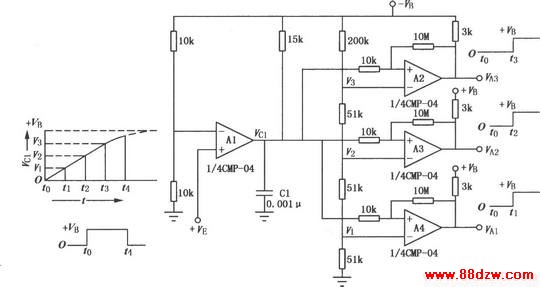

文章摘要： 如图是具有多级输出的延迟电路。电路中采用了运算放大器作比较器，当运算放大器A1的同相输入端加电压 VE后，在运算放大器A2、A3、A4同相输入端上的电压VC1将沿着指数曲线规律上升。运算放大器的反相输入端加入由分级分压器提供的电压。因此各运算放大器输入在Vc1由零变为 VB(电源电压)的t1、t2、t3时刻，分别使各输出信号翻转，从而实现了VA1、VA2、VA3逐级延时的目的。注意本电路使用了双电源，即正电源 VE、 VB与负电源-VB。

多级输出的延迟电路,标签：控制电路图,电路设计,http://www.88dzw.com

如图是具有多级输出的延迟电路。电路中采用了运算放大器作比较器，当运算放大器A1的同相输入端加电压 VE后，在运算放大器A2、A3、A4同相输入端上的电压VC1将沿着指数曲线规律上升。运算放大器的反相输入端加入由分级分压器提供的电压。因此各运算放大器输入在Vc1由零变为 VB(电源电压)的t1、t2、t3时刻，分别使各输出信号翻转，从而实现了VA1、VA2、VA3逐级延时的目的。注意本电路使用了双电源，即正电源 VE、 VB与负电源-VB。
