一种温度/频率-音频译码的温控电路
[09-14 00:03:06] 来源:http://www.88dzw.com 控制电路 阅读:8144次
文章摘要: 电路如图所示,它由多谐振荡器、音频译码器、继电器控制降温设备、鸟鸣发声电路和交流降压整流电路等组成。IC1是555时基集成电路。它与热敏电阻器RT,R1,C1等组成一个自激式多谐振荡器。当环境温度变化时,负温度系数(NTC)的RT的阻值也随之变化,故多谐振荡器也随温度变化,即: 设在25oC时的RT的阻值为12kΩ,则25oC时的频率约为26kHz。
一种温度/频率-音频译码的温控电路,标签:控制电路图,电路设计,http://www.88dzw.com

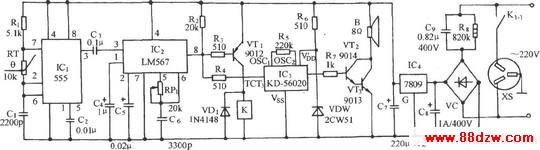

电路如图所示,它由多谐振荡器、音频译码器、继电器控制降温设备、鸟鸣发声电路和交流降压整流电路等组成。IC1是555时基集成电路。它与热敏电阻器RT,R1,C1等组成一个自激式多谐振荡器。当环境温度变化时,负温度系数(NTC)的RT的阻值也随之变化,故多谐振荡器也随温度变化,即:
设在25oC时的RT的阻值为12kΩ,则25oC时的频率约为26kHz。
