一种湿度／频率-音频译码式湿度检测、自动排气通风伴蛙鸣报叫电

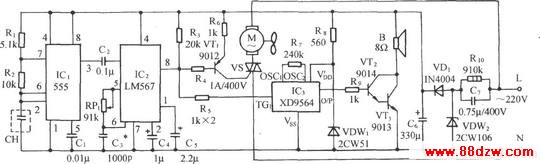

文章摘要： 电路如图所示。它由湿敏传感器，时基振荡器、音频译码器、可控硅控制排气扇电路、蛙鸣发声电路和交流降压整流电路等组成。当环境湿度达到设定的湿度值时，音频译码器才输出控制风扇启动的信号，进行通风除湿，同时还会响起几声蛙鸣声，提醒用户注意。

一种湿度／频率-音频译码式湿度检测、自动排气通风伴蛙鸣报叫电,标签：控制电路图,电路设计,http://www.88dzw.com

电路如图所示。它由湿敏传感器，时基振荡器、音频译码器、可控硅控制排气扇电路、蛙鸣发声电路和交流降压整流电路等组成。当环境湿度达到设定的湿度值时，音频译码器才输出控制风扇启动的信号，进行通风除湿，同时还会响起几声蛙鸣声，提醒用户注意。
