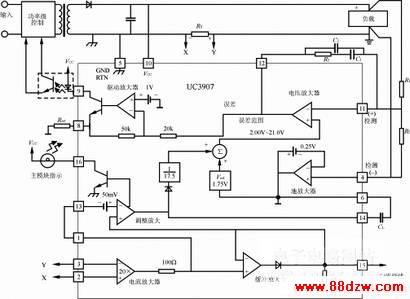

UC3907的结构图

利用uc3907设计成熟均流电路

由图可知，UC3907从结构上可以分为电压环和电流环两部分。电压环由电压放大器、地放大器和驱动放大器构成；电流环由电流放大器、调整放大器、缓冲放大器和状态指示构成。

31电压环

（1）电压放大器

电压放大器是作模块输出电压调整的反馈控制级，整个电压回路补偿通常就连在该放大器上。输出偏差限定在2V，以提高系统的大信号响应。在检测中电压放大器和地放大器配合，电压放大器完成高阻抗正极性测试，地放大器完成高阻抗负极性测试。

（2）地放大器

地放大器是一个具有－0.25V偏置的单位增益缓冲器。在保持负极性输入端高阻抗时（该端被认为是“真的地”—4脚），该偏置使放大器有足够的负电压来提供所有的控制偏置和工作电流。地放大器的输出（6脚）是模拟地。0.25V的偏置加到1.75V的参考电压以在电压放大器正输入端得到2V的参考电压，微调±1.25％。

地返回端（5脚）能得到最大负电压，并且比负极性测试输入端（4脚）低0到5V。所有芯片电流通过该管脚返回芯片。

（3）驱动放大器

驱动放大器是增益为－2.5的反置放大器，它将反馈信号耦合到功率控制器。电流设定电阻Rset用来建立控制环的前馈转换功能和最大驱动电流。驱动放大器的极性这样来设定：在正检测输入端（11脚）电压的升高，光耦电流增加，原边PWM的占空比减少。这将保证正确的启动，因为在电源开机时副边没有能量。

驱动放大器将电压放大器的输出转换为误差电流，提供给光耦。

32电流环

（1）电流放大器和缓冲放大器

芯片的均流部分使用了电流放大器、缓冲放大器和调整放大器。电流放大器的输出是代表了负载电流的模拟信号（VCA=20×RS×IOUT），电流放大器的输出连到驱动均流母线的单向缓冲器。因为缓冲器只提供电流，这保证了最大电流的模块成为主模块，并通过低阻抗驱动均流母线，所有其它模块的缓冲放大器由10k阻抗到地而无效。

（2）调整放大器

调整放大器将模块自身的负载电流和最大模块电流相比较，以调整模块电压放大器的参考电压来保持均流。调整放大器是一种跨导型的放大器以限定带宽，防止噪声进入参考电压调整电路。调整放大器的输出（14脚）通过一个补偿电容到模拟地（6脚）。地参考补偿类似于内部补偿，但没有正信号的问题，因此输入端滤去了不需要的噪声。调整放大器在反向输入端有一个内置50mV的偏置，它使模块作为主模块时产生低输出，不产生调整指令。当50mV的偏置代表了均流误差，电流放大器将通过检测电阻将其减少到2.5mV。这使所有的从模块均流，而主模块运行值稍高于从模块。这个偏置也抑制了循环和低频噪声争夺主模块的位置。

（3）状态指示

状态指示脚用来指示哪个模块是主模块。当调整放大器的输出为低，集电极触发。当并联模块中一个模块过流，该引脚将指示电流最大的模块帮助诊断出错模块。零电流或低电流错误对其他模块没有影响，并且对电压控制和均流没有影响。

4并联模块的启动

模块并联时必须考虑启动状态，4个5V电源模块并联的启动时序图如图4所示，一旦原边提供功率，功率级将需要最大占空比直到单模块反馈信号控制输出电压。在时间t1，模块＃1由于电流最大成为主模块，这使输出电压高于其他模块。其他模块将反馈零占空比信号到功率级，并保持空闲状态。在这一点主模块提供所有的负荷电流，并且在均流母线上输出响应电流。其它模块的调节放大器检测到其负载电流和主模块电流的差异，开始转换调节放大器的输出来提高电压放大器的参考电压。同时主模块的调整放大器输出保持钳位在低于调整门限，从而保持原参考电压不变。在时间t2，其他的三个调整放大器超过调整门限，开始改变参考电压。在时间t3，模块＃2的参考电压最接近主模块，并且负载电流在这两个模块间均分。另外两个模块＃3和＃4依然在调节参考值。在时间t4，模块＃3取得理想电压，负载电流在这三个模块间均分。在时间t5，最后一个模块完成了参考值调节，因此电流均分。
