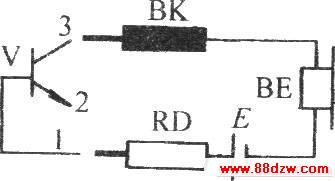

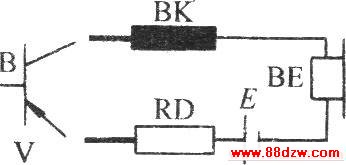

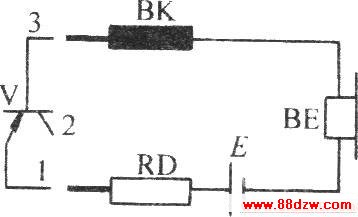

1)判断PNP型和NPN型，测定基极把黑表笔(电源 负极引线)接v的引脚2或3，红表笔(电源正极引线)， 接引脚1。如果三次试验有一次当黑表笔碰触其他两极时,耳机BE都能发出较大的“咯”声，则这次红表笔碰触的引脚1是基极，且此管是NPN型，如图b所示。如果黑表笔 碰触引脚3，红表笔碰触引脚l或2时耳机都能发出较大的 “咯”声，则黑表笔碰触的引脚3是基极，且此管是PNP 型，如图C所示。

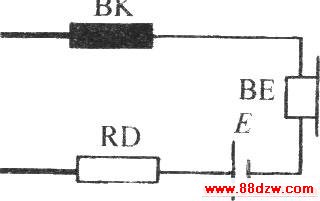

2)判断发射极E和集电极C对于PNP型晶体管，已知基极B后，可以把黑表笔接基极B，红表笔分别碰触另外两个极。在两次碰触中,耳机BE发出的声音大小不同，以发出声音较大的那次为准，这时红表笔碰触的引脚即为发射极E，剩下的那根引脚则为集电极c。 对于低频PNP型晶体管，可如图d所示在红表笔引线中串入一只100k12的电阻，用红、黑表笔同时分别碰触其他 两个电极，注意耳机所发出的声音大小，然后把红、黑表笔交换一下，再同时碰触这两个极，耳机也将发出声音，比较 两次声音的大小，以声音较大的那次为准，这时与红表笔相 碰触的晶体管引脚为发射极E，另一根引脚则是集电极C。
