W723的高压限流型保护应用电路

文章摘要： 如图所示是用W723多端可调式正集成稳压器组成的输出电压比基准电压高的应用电路。其中采用了限流保护，输出电压为7～36 V可调。图中输入电压为20 V，输出电压为l5 V。图示电路同样是通过改变取样电阻的分压比来改变输出电压。R2的计算方法如下：，式中，Vref为稳压器的基准电压，为7.2V左右；Vout是输出电压，设为15V，故R2为10.56kΩ。限流电阻，可取17Ω。

W723的高压限流型保护应用电路,标签：控制电路图,电路设计,http://www.88dzw.com

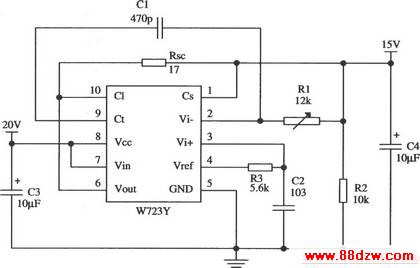

如图所示是用W723多端可调式正集成稳压器组成的输出电压比基准电压高的应用电路。其中采用了限流保护，输出电压为7～36 V可调。图中输入电压为20 V，输出电压为l5 V。图示电路同样是通过改变取样电阻的分压比来改变输出电压。R2的计算方法如下：

，式中，Vref为稳压器的基准电压，为7.2V左右；Vout是输出电压，设为15V，故R2为10.56kΩ。

限流电阻

，可取17Ω。
