电源超欠压检测与延时保护电路

文章摘要： 对于某些用电设备，工作电源的电压范围是有严格限制的，超电压或欠电压对设备的工作会造成影响甚至损坏设备，下面一例过欠电压检测与延时保护电路，可在电源电压超过或不足规定范围时将工作电源切断，并在延时一段时间后自动启动，电路组成如图所示。它由两只四-二输入端与非门CD4011组成，其中D1-D3与RPl、RP2组成过、欠压检测电路，D4为触发电路。D7、D8与晶体管VT组成继电器驱动电路。D5、D6与R4、C5组成延时再启动电路。

电源超欠压检测与延时保护电路,标签：控制电路图,电路设计,http://www.88dzw.com

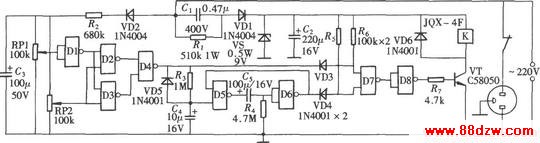

对于某些用电设备，工作电源的电压范围是有严格限制的，超电压或欠电压对设备的工作会造成影响甚至损坏设备，下面一例过欠电压检测与延时保护电路，可在电源电压超过或不足规定范围时将工作电源切断，并在延时一段时间后自动启动，电路组成如图所示。它由两只四-二输入端与非门CD4011组成，其中D1-D3与RPl、RP2组成过、欠压检测电路，D4为触发电路。D7、D8与晶体管VT组成继电器驱动电路。D5、D6与R4、C5组成延时再启动电路。
