多功能家电保护电路

文章摘要： 电路如图所示，它由直流稳压电路、延时电路、过压欠压保护和执行电路等部分构成。ICl集成稳压电路LM7812输出 12V电压。欠压和过压的取样保护电路由R2、电位器RP2、稳压管DWl、VTl和Rl、RPl、DW2、VT2及或门电路VD5、VD6、VT3，控制继电器J1构成。图中，VT1～VT3选用3DG4，晶闸管VS选用6A/400V,VD1～VD7选用1N4004，继电器J1选用JRC-1M 12V。

多功能家电保护电路,标签：控制电路图,电路设计,http://www.88dzw.com

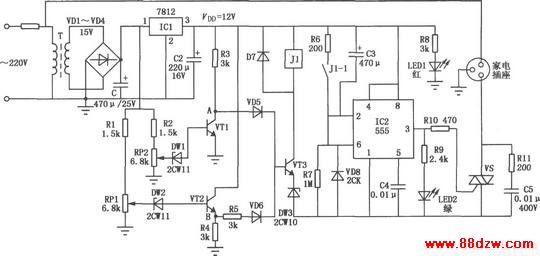

电路如图所示，它由直流稳压电路、延时电路、过压欠压保护和执行电路等部分构成。ICl集成稳压电路LM7812输出 12V电压。欠压和过压的取样保护电路由R2、电位器RP2、稳压管DWl、VTl和Rl、RPl、DW2、VT2及或门电路VD5、VD6、VT3，控制继电器J1构成。

图中，VT1～VT3选用3DG4，晶闸管VS选用6A/400V,VD1～VD7选用1N4004，继电器J1选用JRC-1M 12V。
