单键触摸开关电路
[09-14 00:09:36] 来源:http://www.88dzw.com 控制电路 阅读:8314次
文章摘要: 本文介绍一种用CD4017组成的单键触摸开关,该开关为单触摸电极控制方式,每触摸一次电极,开关即动作(开或关)一次,与普通机械开关功能相同,使用非常方便。电路原理如附图所示,其中HD为管式氖泡,它与光敏电阻RG组成“自制光电耦合器”,并与触摸电极M、R1形成触摸信号输入通路。CD4017的Q1、Q3、Q5、Q7、Q9等奇数输出端分别接二极管V2~V6,当其中之一输出高电平时,V8导通并触发双向可控硅VT导通,接入插座的负载得电工作,此时Q2、Q4…偶数输出端悬空;反之,当偶数输出端其中之一为高电平时,V8、VT均截止,插座负载断电,该触摸开关刚通电时,因C1、R4微分作用,CD4017自动复
单键触摸开关电路,标签:控制电路图,电路设计,http://www.88dzw.com
本文介绍一种用CD4017组成的单键触摸开关,该开关为单触摸电极控制方式,每触摸一次电极,开关即动作(开或关)一次,与普通机械开关功能相同,使用非常方便。

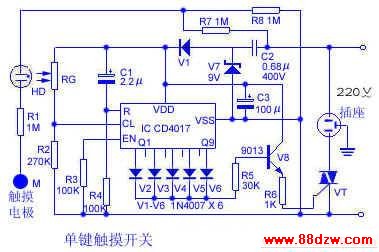

电路原理如附图所示,其中HD为管式氖泡,它与光敏电阻RG组成“自制光电耦合器”,并与触摸电极M、R1形成触摸信号输入通路。CD4017的Q1、Q3、Q5、Q7、Q9等奇数输出端分别接二极管V2~V6,当其中之一输出高电平时,V8导通并触发双向可控硅VT导通,接入插座的负载得电工作,此时Q2、Q4…偶数输出端悬空;反之,当偶数输出端其中之一为高电平时,V8、VT均截止,插座负载断电,该触摸开关刚通电时,因C1、R4微分作用,CD4017自动复位清零,插座为断电状态。首次触摸M后,HD启辉发光,RG阻值减小,CD4017的CL端变为高电平,Q1输出高电平;而再触摸一次M后,CD4017计数一次,Q1变为低电平,Q2输出高电平,依次类推,从而实现触摸开关功能,市电两输入线分别通过R7、R8接至触摸通路,因此无需分相线、零线,均可保证电路正常工作。
元件选择:C2和VT的耐压应大于400V,VT的规格可根据负载的功率而定。HD的启辉电压应低于100V,V8可用9013,β≥60即可,RG的亮阻应不低于20K,暗阻应大于2MΩ。其余元件可按图示数据选用。
该开关只要元器件良好、焊接正确无误,无需调试即可正常工作。整个电路可装在一只100mm×70mm×50mm的塑料盒中,并将其固定在室内墙壁的适当位置处,触摸电极可采用10mm×10mm的铜片或印制板的边角料制作。
