新颖的门灯开关电路
[10-10 20:38:44] 来源:http://www.88dzw.com 光电应用 阅读:8608次
文章摘要: 安于门外的门灯开关,经常被人随便乱开、关,极易损坏,为此制作了新颖门灯开关。这种门灯开关是敲击式的,并兼有门铃的作用。电路如图所示,它主要由敲击检测电路、门灯触发与延时控制电路、门铃电路及电源电路等组成。F1~F4选用CD4093数字集成电路。音乐集成电路选用KD-156型号。VT1、VT2选用SC9014三极管;VT3选用SC9013三极管;VT4选用2SC9012;VT5选用2SC8050。RG选用CdS光敏电阻。固态继电器SSR选用SP2110。门灯可使用功率为40W或60W的灯泡。HTD选取的压电陶瓷片直径越大,敲门触发灵敏度则越高。其他元器件选用如图所示。
新颖的门灯开关电路,标签:电路设计,http://www.88dzw.com

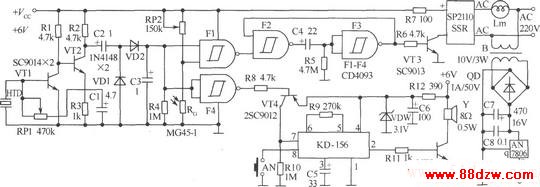

安于门外的门灯开关,经常被人随便乱开、关,极易损坏,为此制作了新颖门灯开关。这种门灯开关是敲击式的,并兼有门铃的作用。电路如图所示,它主要由敲击检测电路、门灯触发与延时控制电路、门铃电路及电源电路等组成。F1~F4选用CD4093数字集成电路。音乐集成电路选用KD-156型号。VT1、VT2选用SC9014三极管;VT3选用SC9013三极管;VT4选用2SC9012;VT5选用2SC8050。RG选用CdS光敏电阻。固态继电器SSR选用SP2110。门灯可使用功率为40W或60W的灯泡。HTD选取的压电陶瓷片直径越大,敲门触发灵敏度则越高。其他元器件选用如图所示。
Tag:光电应用,电路设计,家电维修 - 单元电路介绍 - 光电应用
