定时节电开关
[10-10 20:38:44] 来源:http://www.88dzw.com 光电应用 阅读:8728次
文章摘要: 现在用的门灯多为手动开关控制,经常因忘记开灯或关灯造成不便和电能浪费。若能增加光控和定时功能就能达到自动化及节电效果。选用现成的光控定时ICMG2001B,它是廉价的1h~36h9挡可选定时、延时IC,外围电路简单,带有指示灯驱动口,光敏电阻接口,采用廉价的32.768kHz晶体作时钟源,时间准确度达十万分之一以上,非常适合制作路灯自动控制电路。根据实际情况,选用其基本的4挡定时(1h、3h、5h、8h)加一挡开关功能,组成一个5挡光控定时器电路,再装入普通5挡开关面壳内,制成5挡光控定时开关,用其来控制门灯或路灯。电路如图所示。
定时节电开关,标签:电路设计,http://www.88dzw.com

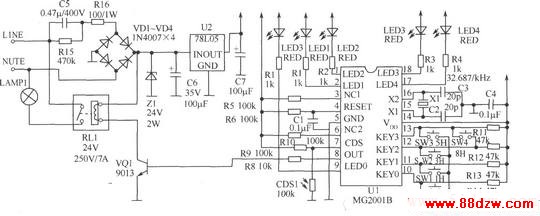

现在用的门灯多为手动开关控制,经常因忘记开灯或关灯造成不便和电能浪费。若能增加光控和定时功能就能达到自动化及节电效果。选用现成的光控定时ICMG2001B,它是廉价的1h~36h9挡可选定时、延时IC,外围电路简单,带有指示灯驱动口,光敏电阻接口,采用廉价的32.768kHz晶体作时钟源,时间准确度达十万分之一以上,非常适合制作路灯自动控制电路。根据实际情况,选用其基本的4挡定时(1h、3h、5h、8h)加一挡开关功能,组成一个5挡光控定时器电路,再装入普通5挡开关面壳内,制成5挡光控定时开关,用其来控制门灯或路灯。电路如图所示。
