该台灯是集调光台灯、定时控制、光弱报警等功能于一体的制作,能够实现灯光的无级调节,定时打开台灯及用电器,光线较弱报警,手动开、关等功能,具有很强的实用性。为了便于制作加工,台灯使用厚2cm的木板作为基座。整体造型类似木质的“平房”,使用3层板制作“平房”的框架,并且使用一截竹子作为灯头的支柱。表面使用透明的清漆涂刷,充分体现木制品的质感,并且增加了台灯的绝缘程度,使之能够安全地工作。

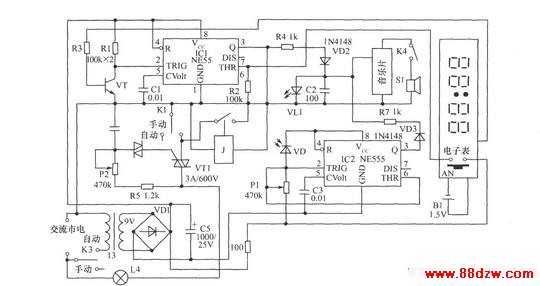

工作原理:VT1、P2及其外围电路构成典型的双向晶闸管触发电路(如图所示),通过P2改变晶闸管的导通角,从而使白炽灯上得到不同的电压。由电子表输出的控制信号经R3加至VT1的基极,使IC1的2脚呈现低电平,从555集成电路的原理可知,此时IC1的3脚输出高电平,此电压经R4限流降压后提供给音乐集成电路,此时音乐片得电工作,发出报警声音。IC1的3脚输出的高电压同时加给继电器J,此时J得电吸合,台灯能够正常工作。这是台灯处于定时打开时候的工作情况。当我们不需要定时控制时,就把开关K1拨至手动挡,自动控制电路不能工作,但台灯仍能进行调光。IC2构成弱光报警器。如果我们并不需要太强烈的光线,但又不至于因光线过弱导致近视,可以使用光弱报警器来校正光线的强度,使之总是处于合适的范围。当光线过弱时,IC2的3脚输出高电平,报警器得电工作。
元器件选择:VD选择2CU型的光敏二极管。VL1选择Φ5mm红色发光二极管。其他元器件如图所示。
