电子鸟唱歌悦耳动听电路原理图

文章摘要： 如图所示电路为电子鸟唱歌悦耳动听电路原理图。该电子鸟具有触摸、光控两种触发形式，它可发出时高时低的两种音响的鸟叫声，宛如一对黄雀歌唱，煞是悦耳动听。元器件选择：VT1～VT10均可选β为30～50的管子，但VT4与VT7，VT5与VT8特性应对称(主要是β与IC要一致)。两个振荡器要正确无误地选择元件。

电子鸟唱歌悦耳动听电路原理图,标签：电路设计,http://www.88dzw.com

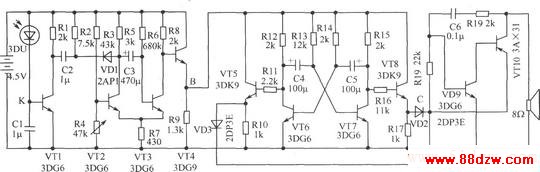

如图所示电路为电子鸟唱歌悦耳动听电路原理图。该电子鸟具有触摸、光控两种触发形式，它可发出时高时低的两种音响的鸟叫声，宛如一对黄雀歌唱，煞是悦耳动听。

元器件选择：VT1～VT10均可选β为30～50的管子，但VT4与VT7，VT5与VT8特性应对称(主要是β与IC要一致)。两个振荡器要正确无误地选择元件。
