报时石英钟电源电路

文章摘要： 市售的音乐报时石英钟有两个缺点：一是黑夜只要到点它也发出响亮的音乐报时声和打点声，影响人们睡眠，二是采用电池为电源消耗大。如图所示的石英钟电源电路可解决此问题。工作原理：报时石英钟电源电路如图所示，220V交流电压经变压器T降压，二极管VD1～VD4桥式整流，C1滤波后得到3.6V左右的直流电压，一路经三极管VT1、发光二极管LED构成的稳压器后输出1.5V左右的直流电压，作石英钟内走时电源电压，另一路经开关集成电路TWH8778后，为石英钟内的音乐报时打点电路提供3.6V的电源电压。白天当光线照射到光敏三极管VT2时，VT2导通并呈低阻，于是集成开关电路TWH8778的5脚电位高于1.6V

报时石英钟电源电路,标签：电路设计,http://www.88dzw.com

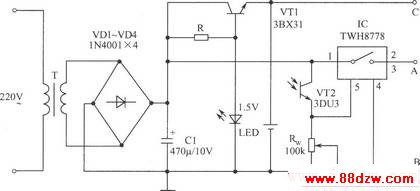

市售的音乐报时石英钟有两个缺点：一是黑夜只要到点它也发出响亮的音乐报时声和打点声，影响人们睡眠，二是采用电池为电源消耗大。如图所示的石英钟电源电路可解决此问题。 工作原理：报时石英钟电源电路如图所示，220V交流电压经变压器T降压，二极管VD1～VD4桥式整流，C1滤波后得到3.6V左右的直流电压，一路经三极管VT1、发光二极管LED构成的稳压器后输出1.5V左右的直流电压，作石英钟内走时电源电压，另一路经开关集成电路TWH8778后，为石英钟内的音乐报时打点电路提供3.6V的电源电压。白天当 光线照射到光敏三极管VT2时，VT2导通并呈低阻，于是集成开关电路TWH8778的5脚电位高于1.6V，TWH8778导通，2、3脚有电压输出，石英钟内音乐报时打点电路电源接通，只要到整点或半点，扬声器中便发出响亮的音乐报时声和打点声。但在晚上，因VT1无光照而截止呈高阻，TWH8778的5脚电位低于1.6V，TWH8778截止，2、3脚无电压输出，这时即使到点，扬声器中也不发出任何响声。 元器件选择：开关集成电路IC采用TWH8778。光敏三极管VT2选用3DU5，VT1选用3BX31，穿透电流越小越好。二极管VD1～VD4选用1N4001；发光二极管LED选用普通红色圆形发光管。电阻Rw选用100kΩ的半可变电阻。变压器T需自制，铁芯采用GE12型，面积12mm×18mm，初级用Φ0.12mm的漆包线密绕11000匝，次级用Φ0.47mm漆包线密绕150匝，如没有上述铁芯，也可用功率3W，次级3V的小型收录机电源变压器代用，这时体积和功耗均会增加。
