摩托车尾牌的霓虹灯闪光器电路
[10-10 20:38:44] 来源:http://www.88dzw.com 光电应用 阅读:8518次
文章摘要: 工作原理:为摩托车尾牌加装如图所示的霓虹灯闪光器,可以增加摩托车夜行时的安全,引起尾随其后的车辆注意,同时它也可在摩托车刹车时随着尾灯而闪烁。该装置可取一段长短恰能环绕车号牌一周的霓虹灯管,作车牌的夜行照明显示。VT1、VT2构成一个互补型的无稳态多谐振荡器,BP1、C3决定了振荡器的工作频率,RP2上的信号电压经VT3放大推动升压变压器T,这样在T的次级感应出高压脉冲而使霓虹灯发光。元器件选择:图中除已标明的器件型号外,光敏电阻可选用M45系列,要求暗阻>1MΩ,而亮阻<10kΩ;脉冲变压器T可选取E12型磁芯MXQ-2000,初级用Φ0.51mm的漆包线绕45匝,次级用Φ0.
摩托车尾牌的霓虹灯闪光器电路,标签:电路设计,http://www.88dzw.com

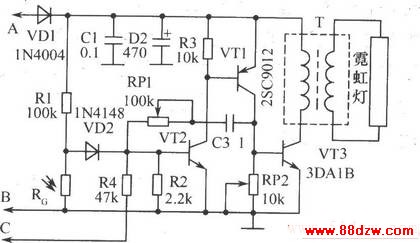

工作原理:为摩托车尾牌加装如图所示的霓虹灯闪光器,可以增加摩托车夜行时的安全,引起尾随其后的车辆注意,同时它也可在摩托车刹车时随着尾灯而闪烁。该装置可取一段长短恰能环绕车号牌一周的霓虹灯管,作车牌的夜行照明显示。VT1、VT2构成一个互补型的无稳态多谐振荡器,BP1、C3决定了振荡器的工作频率,RP2上的信号电压经VT3放大推动升压变压器T,这样在T的次级感应出高压脉冲而使霓虹灯发光。
元器件选择:图中除已标明的器件型号外,光敏电阻可选用M45系列,要求暗阻>1MΩ,而亮阻<10kΩ;脉冲变压器T可选取E12型磁芯MXQ-2000,初级用Φ0.51mm的漆包线绕45匝,次级用Φ0.21mm的高强度漆包线绕1500匝左右而成。若无绕制条件,也可用成品9V/3W以上的电源变压器代用,将其初次级反接,但使用效果较之上述的专用高频变压器要差一些,这时还应选取击穿电压在200V左右的霓虹灯管。
Tag:光电应用,电路设计,家电维修 - 单元电路介绍 - 光电应用
