让电话机发出音乐声(二)

文章摘要： 同一办公室有多台话机时，来电话时会让人一时难以区分究竟是哪部电话在振铃。如将邻近的电话振铃改为不同的音乐声则可解决这一问题，如图所示的电路能改电话机振铃声为音乐声。图中IC3是音乐集成电路，IC1、IC2是光电耦合器。正常挂机状态下，IC1截止，IC3无输出，喇叭SP不响。来电话时，交流振铃电压使IC1内发光二极管发光，光敏管导通，将IC3触发，输出信号由VT1放大后推动SP发出音乐声。电话摘机后，机内产生的6V～10V直流电压使IC2工作，光敏管与V12组成的复合管饱和，将IC3输信号短路，SP停止发声，可以进行通话。挂机后，电路回到待机状态。

让电话机发出音乐声(二),标签：电路设计,http://www.88dzw.com

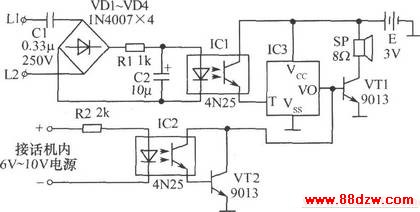

同一办公室有多台话机时，来电话时会让人一时难以区分究竟是哪部电话在振铃。如将邻近的电话振铃改为不同的音乐声则可解决这一问题，如图所示的电路能改电话机振铃声为音乐声。图中IC3是音乐集成电路，IC1、IC2是光电耦合器。正常挂机状态下，IC1截止，IC3无输出，喇叭SP不响。来电话时，交流振铃电压使IC1内发光二极管发光，光敏管导通，将IC3触发，输出信号由VT1放大后推动SP发出音乐声。电话摘机后，机内产生的6V～10V直流电压使IC2工作，光敏管与V12组成的复合管饱和，将IC3输信号短路，SP停止发声，可以进行通话。挂机后，电路回到待机状态。
