保险丝熔断指示电路
[09-14 00:17:43] 来源:http://www.88dzw.com 光电应用 阅读:8519次
文章摘要:如图所示为保险丝熔断指示电路。LED-R作交流电源指示,LED-G作保险丝FU状态指示。当FU正常时,两LED都亮,呈橘红色;当FU熔断后,LED-G熄灭,只有 LED-R发红光。限流电阻R10、R2可用220nF/450V的电容代替,VD1、VD2可省去不用。
保险丝熔断指示电路,标签:电路设计,http://www.88dzw.com

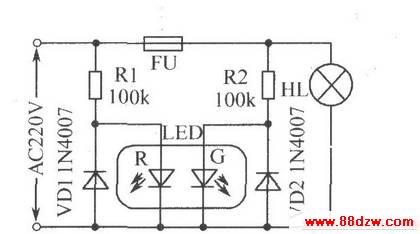

如图所示为保险丝熔断指示电路。LED-R作交流电源指示,LED-G作保险丝FU状态指示。当FU正常时,两LED都亮,呈橘红色;当FU熔断后,LED-G熄灭,只有 LED-R发红光。限流电阻R10、R2可用220nF/450V的电容代替,VD1、VD2可省去不用。
